消防泵星三角啟動控制柜的優點：對于定子線組三角形連接的鼠籠式異步電動機，在正常運行時，起動時將定子繞組連接成星形，起動后再連接成三角形，以減小起動電流，減少對電網的影響。這種起動方法稱為星形-三角形降壓起動（Y-△). 大于16kw的電機可采用星三角降壓起動。星三角啟動設備（控制柜）一般采用一用一備控制，互為備用，故障時自動投入運行。今天奇峰小編消防泵星三角啟動控制柜八種接線方法。

控制設備（控制柜）選用金陵奇峰，經工廠調試試驗后狀態良好，允許設備出廠。

消防泵星三角啟動控制柜的八種接線方法：

1.打開三相鼠籠式異步電動機的接線盒，拆下端子的連接條（如上圖所示U1、V1、W1、U2、V2、W2），形成6個端子，并在啟動或運行前，將控制設備（星三角啟動控制柜）的預留端子用相應的連接方式（如上圖所示的U1、V1、W1、U2、V2、W2）牢固連接，檢查水泵和控制設備（星三角啟動柜）的接線是否牢固、松動，檢查管路中是否有水（打開水泵的出口和排氣孔，看是否有水流出）。

2.檢查后，在安全電壓下操作或啟動控制設備，查看金陵奇峰生產的水泵電機是否正轉（反轉）。如果出現反轉，更換電機或控制柜連接一相電纜（U1，W2），（V1，U2），（W1，V2）或調整進線電源線。

3.如果出水管道壓力表處于0壓力，則應關閉或關閉出水閥門2/3，以避免啟動時電流過大，這將影響水泵的正常運行。頻繁啟動過大電流容易導致電機線圈短路。星形電流穩定下降后，將出水口閥門打開2/3，以控制運行所需的水頭和壓力，并完成調試，出水口閥門打開至2/3，無需進一步操作。

4.電纜的選擇應與電機功率相匹配。各種電線的載流量（安全電流）的計算也因環境溫度等因素而不同，鋁線和銅線承受的電流也不同。因此，我們通常會選擇銅線（例如）作為水泵。16 mm2銅線在相同條件下在25℃下承受電流（100a）。

5.以金陵奇峰生產的星三角啟動電機（22KW）電流（44a）為例，實際運行需要是三角運行才能達到額定值，流經電機各線組的相電流等于線電流（44a）÷1.732=25.4a。

6.當三角形運行電機以星形連接運行時，線路電流等于相電流，因此起動電流乘以起動倍數乘以25.4a，而不是44a以計算起動電流。

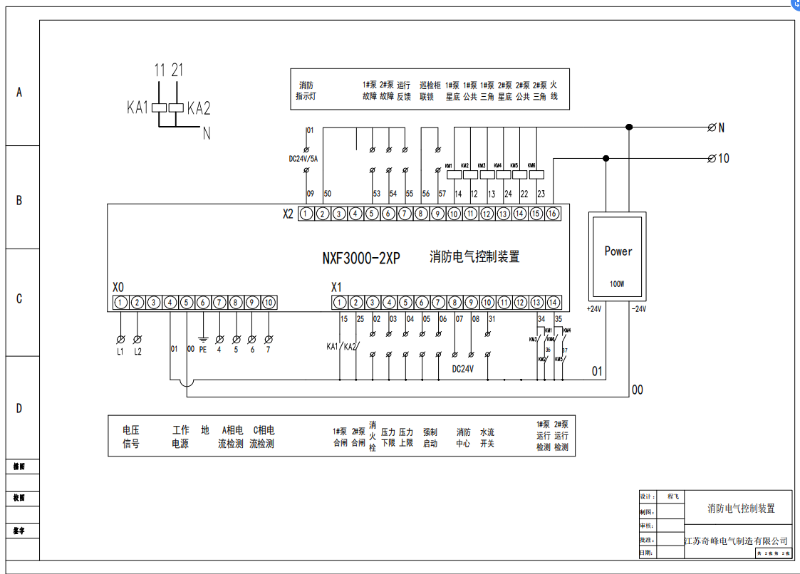

7.根據負載的實際長期電流而不是起動電流選擇電纜。因此，星三角啟動的電纜應考慮為25.4a（22KW星三角控制電機），但電源母線需要考慮為44a（22KW電機）控制設備（控制柜）消防控制中心端口；G1、G2消防控制中心，啟動/停止端口；（01，02，03）電接點，01為公共點，01，02（下限）啟動水泵；01和03（上限）停止水泵；01、05為消防聯動啟停口；06、07、08、09（一臺和另一臺水泵運行的被動反饋）010、011、012、013（一臺和另一臺水泵故障的被動反饋）。調試正常后，控制設備保持自動狀態。
