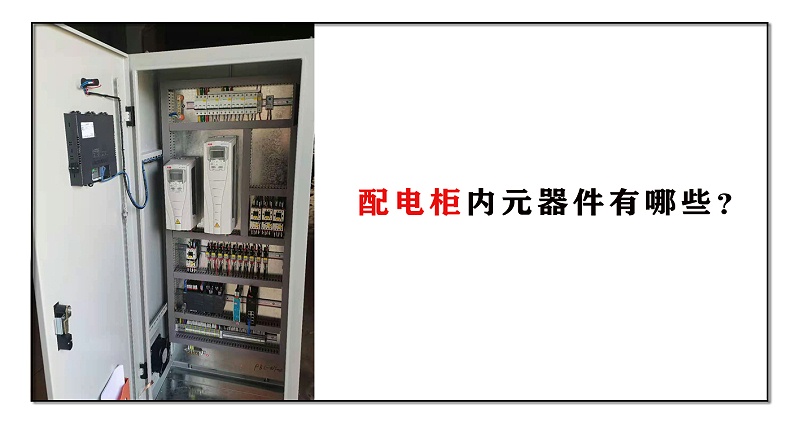

需看懂配電柜先我們要從總體上掌握，大家企業所引入的配電柜是由三組柜體構成，1組柜體是寬是1.兩米、2組柜體是寬是一米、3組柜體是寬是一米，他們高全是2.兩米。先要搞清楚每一個柜體的名字和作用，一般左側的柜體是進線開關柜，正中間的一部分是無功負荷賠償柜，右側的是同軸電纜開關柜或是是各式各樣儀表盤的計量檢定柜等。下面我們來了解一配電柜內元器件有哪些？

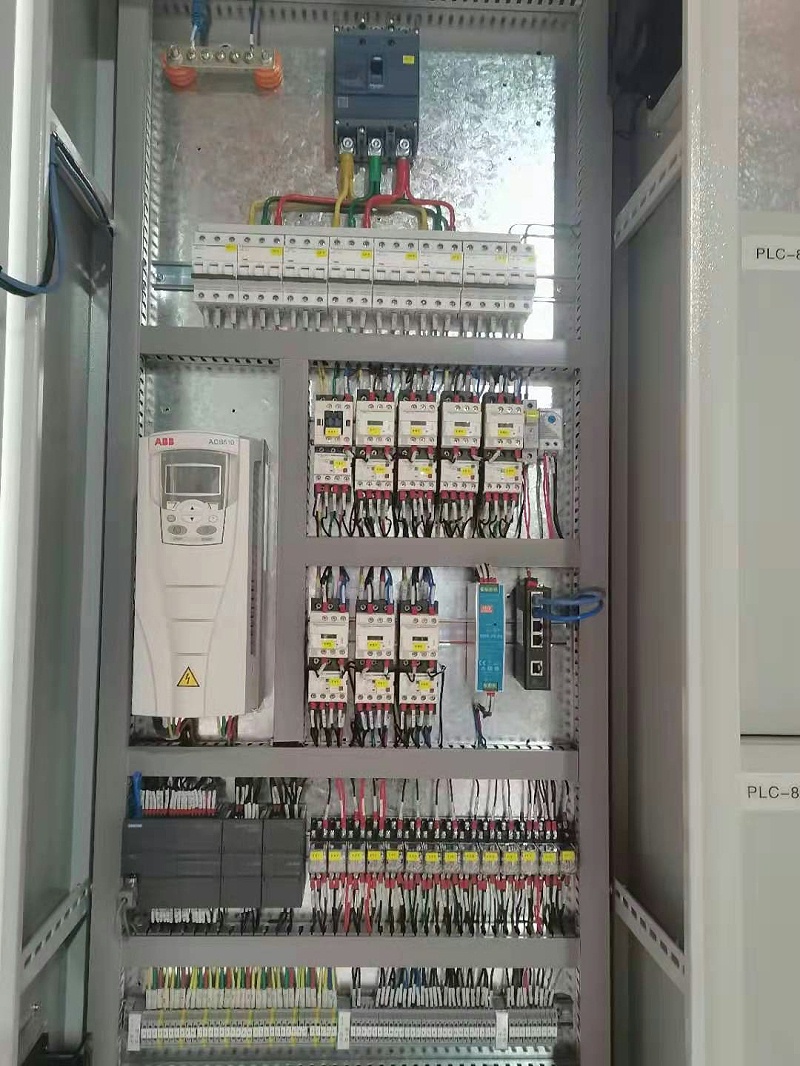

配電柜內一般關鍵構件有刀閘，各種各樣空氣斷路器電壓互感器，管道補償器，斷路器及其各種各樣儀表盤和控制板等。先大家先從它的進線方法說起，開關柜進線有二種方法，一種進線是以頂端進線，另一種是以底端進線的，在購進時要考慮到好，以防危害安裝過程，我們?cè)谫?gòu)進開關柜時因?yàn)闆](méi)有充分考慮這一要素，那樣給后邊的安裝導致了艱難。

進線端與開關柜在進線開關柜中為關鍵關鍵部件是空氣斷路器，這類空氣斷路器是一種儲能技術式開斷的方式，能夠 開斷較為大的電流量，較大 開斷電流量的工作能力能夠 做到6300A這么大的電流量。

進線所選用的是頂端進線方法，一般是根據走電纜橋架的安裝方法把開關電源引進到電源開關的柜體，隨后與電源開關柜體內的母線醫用匯流排相互連接后根據刀閘能夠 與開關電源開展接入與斷掉的操縱，根據三個電壓互感器和檢測儀表去執行表明開關電源進線端工作電壓值，其電路圖講解平面圖以下所表明的那般。

無功補償柜 因?yàn)樵趯?shí)際生產制造中絕大多數的負荷全是電交流電流，為了更好地提升負載的用電量效率，一般開關柜上都設定有電容器賠償設備。在無功補償柜中關鍵由補償電容器和電容接觸器及其電壓互感器、串聯電抗器和斷路器等。這種都是在無功補償柜的后面，在賠償柜的前邊一部分是抽屜柜子，

在這種抽屜柜子選用的是各種各樣模塊化設計的構造方法，每一個抽屜柜上都有分別的作用。例如有的具備電動機

低壓配電柜的同軸電纜模塊柜，在低壓配電柜中除開有主母線和配電設備母線外關鍵的是小組出線操縱端，在這個柜體里安裝了各種各樣小型空氣斷路器和各種各樣意見反饋電源線。在這個控制箱內連接著生產線中的各種各樣負荷機器設備驅動力線和外界操縱電源線，除此之外每個柜體中的作用模塊間的電極連接線也是以這一模塊柜體中聯接的。

總體而言，配電柜是依照框架剪力墻開展設定的，每一個柜體中的架構著要點也是不一樣的，例如像母線室它是它是設定在配電柜的頂端母線房?jī)?nèi)的，針對配電設備支系母線主要是向每個作用模塊柜中出示電磁能的，便是根據這種母線把每個配電柜體組合成一個總體。此外依據不一樣柜體作用都設定了元器件室，能夠 依據需要安裝隔離開關、交流接觸器、軟啟動器、控制器及其電力電容器等。

配電柜的電路設計圖鑒別 之上是對配電柜的總體了解，配電柜和其他機器設備一樣是要按時開展維護保養和維護保養及其檢修的，在維護保養和檢修中就需要電路設計圖了，因此 我們要看懂配電柜先要會了解配電柜的電路設計圖，要了解配電柜中的原理圖。

先要會鑒別配電柜中的每個電子器件的電路圖符號，例如隔離開關電路圖符號、電壓互感器標記、接觸器符號、熔斷器符號這些。

除開會鑒別元器件的電路設計圖標記外也要會鑒別配電柜里的每個電子器件的作用、基本上構造和姿勢基本原理等。保證這種后也要了解讀配電柜的電路設計圖的方式，例如控制回路型號的標明方式、電氣設備示意圖的怎么畫、堵圖的順序等那樣才可以真實看懂配電柜。
