你對排水泵的控制電路了解多少?

返回列表 來源: 發布日期: 2020.11.14

你對排水泵的控制電路了解多少?

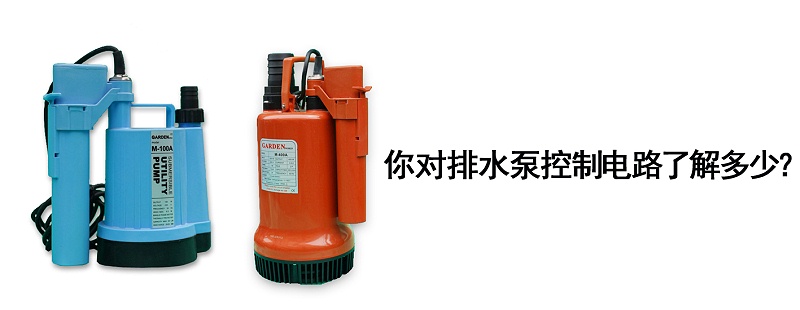

排水-1

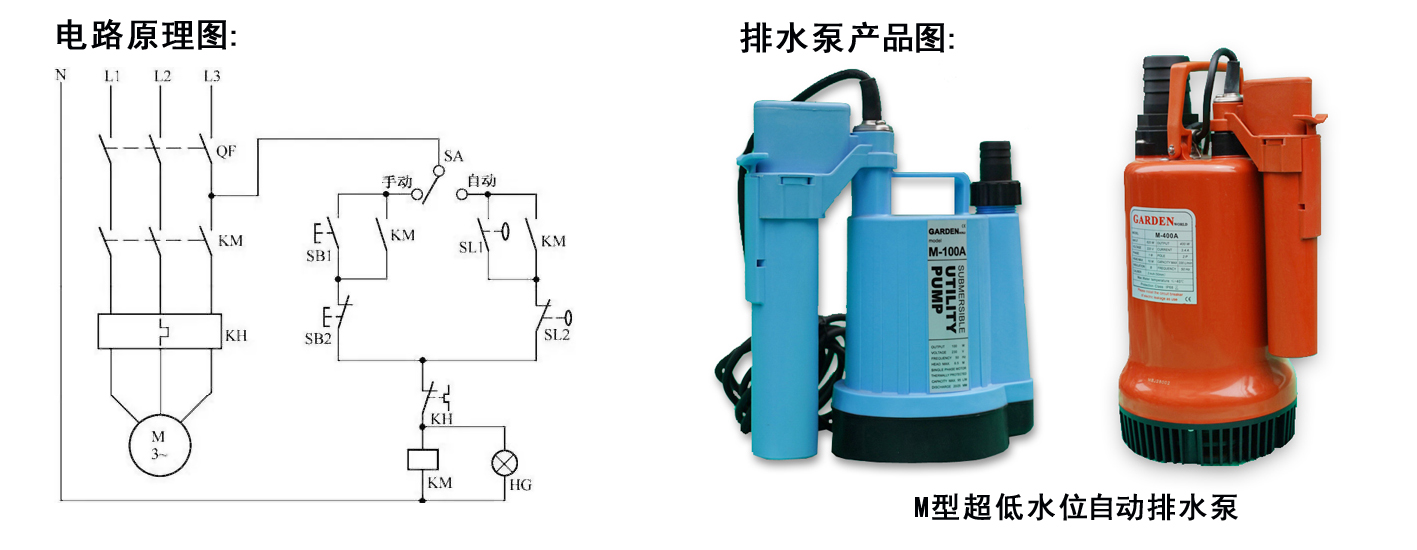

今天奇峰小編帶大家了解一下排水泵的控制電路,咱們先來看一下電路原理圖:


M型超低水位自動排水泵

排水泵是大城市中應用總數多而容積并不大的常見機電設備,電機容積多見1.1~7.8kW,轉速比在1000r/min 上下。排水泵的水位絕大多數選用干簧浮球式液位變送器操縱,其觸點容積為300W/380V。盡管它能夠立即與接觸器電磁線圈聯接,但其接觸點不可以自鎖操縱,一般通過接觸器的開與關輔助觸點使電機維持運行。

這一電源電路有二種運行狀態可列舉,即手動式操縱和自動控制系統。

手動式工作狀況:將陣式雙擲電源開關SA放置“手動式”部位,按住SB1時起動,按住SB2時關機。圖上HG為翠綠色信號指示燈,照亮時表明接觸器處在運作情況。

全自動工作狀況:將陣式雙擲電源開關SA放置“全自動”部位,當集水坑(池)中的水位抵達高水位時,SL1合閉,接觸器KM的電磁線圈得電姿勢并自鎖,水泵電機啟動排水管道;待水位降到低水位時,SL2姿勢,將其常閉觸點斷掉,接觸器KM的電磁線圈跳停校準,排水泵終止排水管道。

本電源電路手動式、自動控制系統同用熱繼電器開展過壓保護。當電機出現負載時,熱繼電器KH的常閉觸點斷掉,接觸器KM的電磁線圈跳停,水泵終止排水管道。

江蘇奇峰電氣制造有限公司深耕擠出行業十余年,排水泵穩定性高,質量過硬。如果您對我們的排水泵感興趣或者想了解更多詳細信息,歡迎點擊我們的在線客服進行咨詢,或者直接撥打全國統一服務熱線,我們期待您的來電!
