電氣控制柜二次回路布線16個基本要求

返回列表 來源: 金陵奇峰 發布日期: 2022.03.14

二次電路是任何電氣設備不能少的重要組成部分。二次回路的電氣性能直接影響整個電氣設備的性能、可靠性和防護性。同時,二次元件的組裝和標簽、電線的選擇、敷設、排列和組合是二次電路布線過程的重要組成部分。今天奇峰小編帶你了解電氣控制柜二次回路布線16個基本要求。

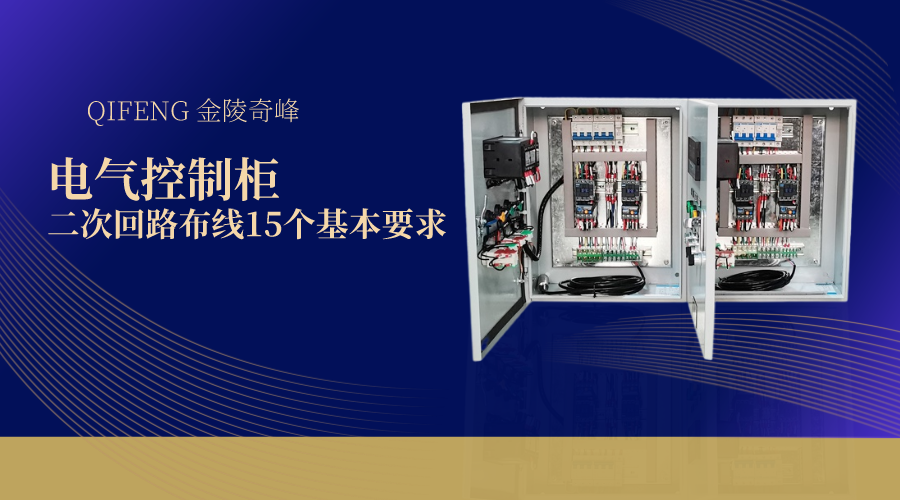

電氣控制柜二次回路布線16個基本要求

二次布線技術的水平將直接影響產品質量。過去,企業只注重產品的結構設計和電氣性能的提高,而忽視了二次接線工作,導致二次回路接線技術落后,方法陳舊。在新形勢下,原有的二次接線技術遠遠不能滿足新產品開發和市場開發的需要,因此,采用新工藝、新技術和合適的新電氣附件已成為一個非常緊迫的問題。

電氣控制柜二次回路布線基本要求:

1、根據圖紙施工,并正確連接。

2、二次線的連接(包括螺栓連接、進件、焊接等)應牢固可靠,線束應水平垂直,配置應牢固,層數應清晰、整齊、美觀。

3、采用線束時,固定線束應水平和垂直排列,并應綁扎固定。綁扎間距不大于100mm,水平線束固定間距不大于300mm,垂直線束固定間距不大于400mm。

4、同一列設備線號的讀取方向應盡可能一致。慣例是從左到右,從下到上,從內到外。

5、二次線截面積要求:

單股導線不小于1.5mm2,

多股導線不小于1.0mm2,

弱電回路不小于0.5mm2,

電流回路不小于2.5mm2,

保護接地線不小于2.5mm2

6、在所有二次電路連接線的中間不應有連接器,連接器只能位于裝置的接線端子或接線端子帶上。

7、每個電氣元件的觸點較多允許連接2根電線。一般情況下,每個端子的連接點不應使用兩根電線連接。在特別情況下,如果需要連接兩根電線,則連接需要可靠。

8、二次線應遠離電弧元件(指斷路器、接觸器和其他元件),且不得妨礙電氣設備的運行。

9、電流表與分流器之間的接線不得穿過端子,導線長度不得高過3M 。

10、電流電路應通過測試端子連接至測量儀器(該功能可直接測量電流,不需要斷開導線)。

11、多股導線的端部應與冷壓端連接。弱電回路中橫截面積小于1mm2的單股導線應采用錫焊或其他合適的方法連接。

12、二次線不得通過母線相位到相位。

13、回拉彈簧端子的連接:

1)硬線的剝離長度:約10 mm

2)軟線應套在線鼻子上,并在進入端子前按壓。請注意,銅線芯不應露出線鼻,并應壓實

3)合格壓接

4)不合格

5)將導線進入端子,直到感覺導線已進入底部,且銅不能露出上部

14、屏蔽電纜的連接:

1)將屏蔽線擰緊至約16 mm的長度;

2)將電線和屏蔽與線鼻子壓在一起;

3)將壓好的電線折疊回隔緣導線的外層;

4)屏蔽線采用單端接地。

16、熱收縮管固定電線連接。
