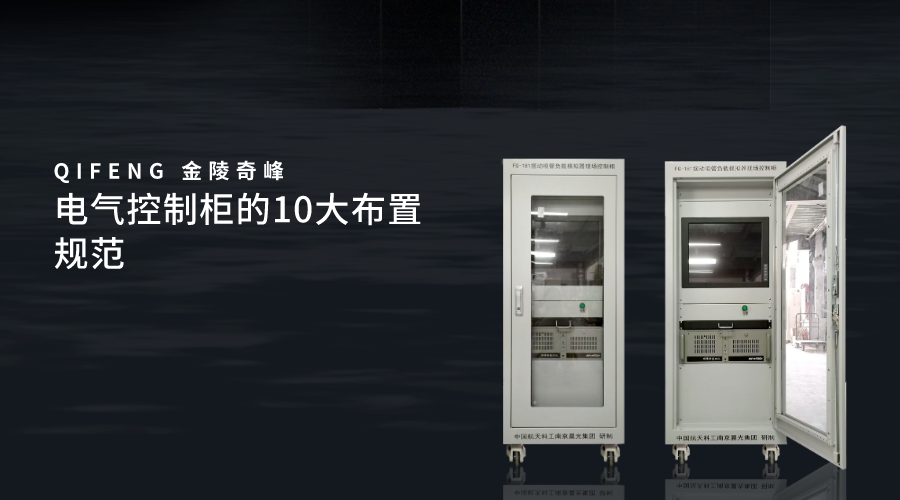

電氣控制柜是一種智能化設備。可實現無人值守、自動控制設備啟停工作、以及遠程監控等功能的智能化設備。那么電氣控制柜的布置規范有哪些呢？江蘇奇峰電氣制造有限公司，是一家專注電氣控制柜的生產廠家。公司成立至今已有16年的生產經驗。下面奇峰小編帶你一起了解電氣控制柜的布置規范。

電氣控制柜的10大布置規范：

1. 確保電氣控制柜內所有設備接地良好，用短而粗的接地線連接到公共接地點或接地母線上。控制設備連接到變頻器。就像一個可編程控制器。為了與它共用地面，也要使用短而粗的電線進行接地。優選扁平導體。例如金屬網。

2. 電氣控制柜的低壓單元、繼電器和接觸器由保險絲保護。當變頻器與電機的連接過100m時，當變頻器供電容量大于600kw/a或供電容量大于變頻器容量的10倍時，建議增加輸入、輸出電抗器。

3. 確保電氣控制柜內的接觸器具有滅弧功能。交流接觸器使用RC抑制器，直流接觸器使用“飛輪”二極管，該二極管安裝在繞組中。使用壓敏電阻抑制器也是有效的。

4. 如果設備工作在噪聲敏感的環境中，可以使用EMC濾波器來減少輻射干擾。同時，為了達到好的效果，保證過濾器與安裝板之間應有良好的接觸。

5. 電機電纜應與其他控制電纜分開敷設，小距離為500mm。同時，應避免電動機電纜和控制電纜的長距離平行布線。如果控制電纜和電源電纜交叉，應盡可能以90°角交叉。同時，電機和控制電纜的屏蔽需要用合適的夾具固定在安裝板上。

6. 為了有效地抑制電磁波的輻射和傳導，變頻器的電機電纜需要采用屏蔽電纜，屏蔽層電導少為各相導體芯電導的1/10。

7. 電氣控制柜應設有零線和保護接地線（pe）。接地排和pe導電排需要連接到梁，桿對桿連接。它們需要緊挨著電纜接頭。接地排還通過另一電纜和保護電路接地棒連接。屏蔽母線用于保證單根電纜屏蔽層的可靠連接，通過橫梁實現大面積金屬對金屬連接。

8. 帶顯示的操作面板不能安裝在有線圈的電纜和設備旁邊，如電力電纜、接觸器、繼電器、電磁閥、變壓器等，因為它們會產生強磁場，影響儀器的測量度。

9. 功率元件。Transformers變壓器、驅動組件、負載電源等。帶控制部分、繼電器控制部分，可編程控制器，需要單獨安裝。但是，不適用于功率元件和控制元件設計為一體的產品。變頻器、濾波器的金屬外殼應與電阻較低的電柜連接，以減少高頻瞬時電流的影響。好的情況是將模塊安裝在一個導電良好的黑色金屬板上，并將金屬板安裝在一個大的金屬桌面上。

10. 電氣控制柜設計時要注意電磁兼容的區域性原則，在不同的區域規劃不同的設備。每個地區對噪聲發射和抗擾度有不同的要求。在機柜內使用金屬外殼或接地隔離板，以隔離空間中的區域。并考慮發熱量，電氣控制柜的風道要設計合理，排風要通暢，避免在柜內形成渦流，在固定位置形成積塵。風機一般安裝在出風口附近，進風風機安裝在底部，出風風機安裝在機柜上部。
