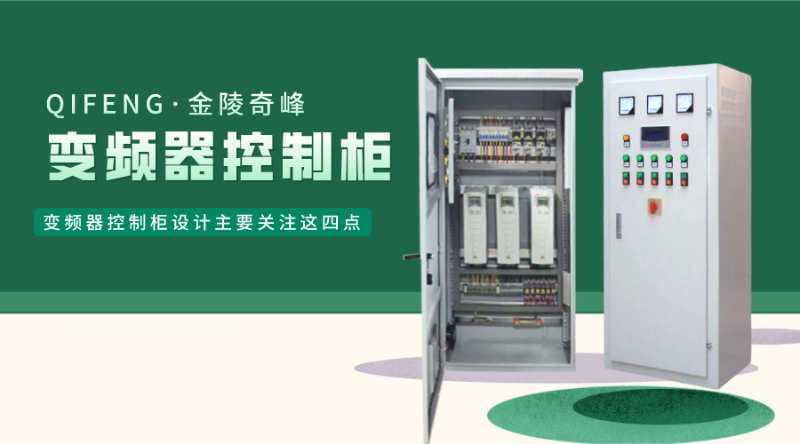

變頻器控制柜主要用于控制和調節三相交流異步電機的速度,并以其穩定的性能、豐富的組合功能、高性能的矢量控制技術、低速高轉矩輸出、良好的動態特性及很強的過載能力,在變頻器市場占據著重要的位置。江蘇奇峰電氣制造有限公司是11年專注生產變頻器控制柜廠家,今天奇峰小編帶你了解變頻器控制柜設計主要關注這四點。
一、散熱
變頻器控制柜的加熱是由內部損失引起的。主電路是變頻器損失的主要部分,約占98%控制電路占2%。為了使得正常和可靠的運行,需要進行冷卻。我們通常使用風扇進行冷卻,內置風扇可以帶走變頻器內部的熱量。如果風扇工作異常,請立即停止變頻器運行。大功率變頻器還需要控制柜上的風扇,控制柜風管設計合理,進氣口均應有防塵網,避免固定位置柜內渦流和粉塵積聚;根據變頻器手動通風次數選擇匹配風扇,安裝風扇時注意防震問題。
二、電磁干擾問題
1、. 變頻器工作時,由于整流和變頻,周圍會產生大量干擾電磁波。這些高頻電磁波會干擾附近的儀器,產生高諧波,通過電源電路進入整個電源網絡,從而影響其他儀器。如果變頻器功率較大,則占整個系統的25%%以上需要考慮控制電源的抗干擾措施。
2.當系統中有焊機、電鍍電源等高頻沖擊負載時,變頻器本身會受到干擾的保護,因此應考慮整個系統的電能質量。
三、保護問題要注意以下幾點
a.防水防結露:如果變頻器放置在現場,應注意變頻器柜上方不得有管道法蘭或其他泄漏點,變頻器附近不得有飛濺水。簡而言之,現場機柜的保護等級應為IP43以上。
b.防塵:進氣口均應設置防塵網,防止絮狀雜物進入。防塵網應設計為可拆卸,便于清潔和維護。防塵網格應根據現場的具體情況確定,防塵網與控制柜周圍的接縫應嚴格處理。
c.耐腐蝕氣體:這種情況在化工行業比較常見,此時變頻柜可以放在控制室。
四、變頻器控制柜接線規范
信號和電源線需要分開布線:使用模擬信號遠程轉換器,將控制轉換器的信號線與高壓電路(主電路和順序控制電路)分開,以減少轉換器和其他設備產生的模擬信號的干擾。間距應高過30厘米。即使在控制室,也要保持該線路的標準化。在信號和轉換器之間,較長控制環不得高過50個 m。
如果連接P,信號線和電源線需要分別放置在不同的金屬管或金屬軟管中LC變頻器的信號線不放置在金屬管中,容易受到變頻器和外部設備的干擾;同時,由于變頻器沒有內置電抗器,變頻器的輸入輸出電源線會對外界造成強烈干擾。因此,放置信號線的金屬管或軟管應延伸到變頻器的控制端子,以使得信號線與電源線完全分離。
1)模擬控制信號線應采用絞合屏蔽線,導線尺寸為0.75mm2.布線時應注意剝落的電纜應盡可能短(約5)-7mm),剝離電纜后的屏蔽層應用隔緣膠帶包裹,防止屏蔽電纜與其他設備接觸造成干擾。
2)建議在信號線上使用線棒端子,以提高接線的簡單性和可靠性。
