在變頻控制柜的設計和安裝之前，設計人員不僅要考慮變頻控制柜的正常工作條件，還要考慮可能的故障條件、可預見的誤操作，以及溫度、污染、濕度、電網電源的過電壓、以及諧波等因素。那么變頻控制柜的的設計要求與規范有哪些呢？江蘇奇峰電氣制造有限公司，是一家集研發、生產、銷售以及售后服務為一體的生產廠家。下面奇峰小編帶你一起了解變頻控制柜的設計要求與規范。

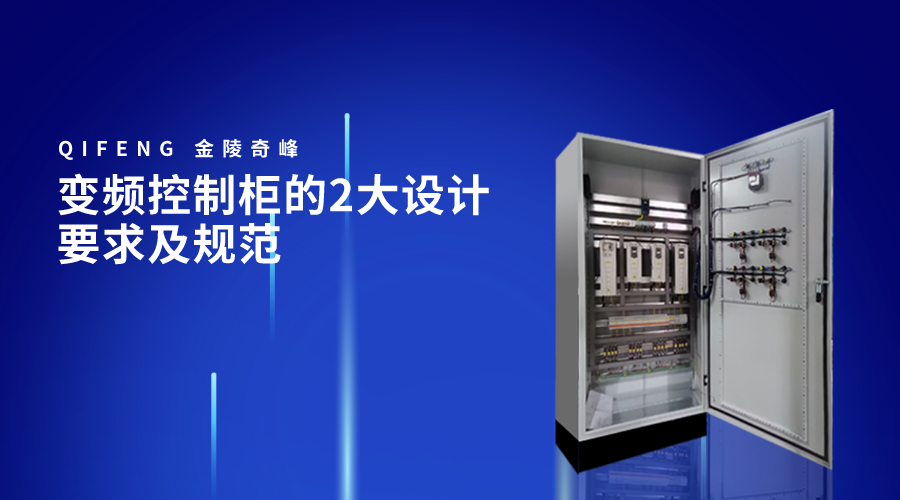

變頻控制柜的2大設計要求及規范：

1. 機柜要求：

(1)控制柜安裝方式：壁掛式和落地式同時安裝。

(2)控制柜內驅動電機數量：一對一，可擴展為一對二。

(3)工頻與變頻切換方式：工頻與變頻工作互為備份，故障時自動切換保護。

(4)控制柜控制方式：手動/自動、本地/遠程、通訊聯網。

(5)控制柜隔離:可方便地在前端和后端安裝噪聲濾波器、直流濾波器和輸出電抗器。

2. 對變頻控制柜的設計和布置的要求：

(1)確保控制柜內的所有設備都有良好的接地，用短而粗的地線連接到公共接地點或接地母線上。與變頻器連接的任何控制設備應與其共用同一接地，并采用短而粗的導線接地。優選扁平導體。

(2)控制柜的低壓?jiǎn)卧⒗^電器、接觸器都有熔斷器保護：當變頻器與電機之間的連接過100m小時。

(3)控制柜應裝有地線排組。

(4)如果客戶對諧波有要求，可以使用emc濾波器來減少輻射干擾。

(5)在涂導電膏前，應將螺孔、邊緣和表面的毛刺和銳邊磨平。

(6)充電電阻器需要溫度控制，以防止直流接觸器斷開時，主電流通過充電電阻器。

(7)接線端子、進出線電纜、電線的每一回路應有標志，標簽應全、清晰、牢固、醒目。

(8)門上的地面應加設“握墊”或“菊花墊”，防止因油漆問題接觸不良，連接線應盡量短。

(9)二次接線。包括螺栓連接、封堵、焊接等。應牢固可靠，線束應橫平豎直，配置應牢固，層次分明，整齊美觀。

(10)控制柜的風道要設計合理，排風要通暢，避免在柜內形成渦流，避免在固定位置形成塵堆。風機一般安裝在出風口附近，進風風機安裝在底部，出風風機安裝在機柜上部。

(11)根據控制柜內設備的防護等級，需要考慮控制柜的防塵、防潮功能，防止大量灰塵進入變頻器。

(12)二次線路截面積要求：導線不小于10mm2，弱電回路不小于0.5mm2：保護接地線不小于2.5mm2。

(13)鍍鋅開槽螺栓應采用防松裝置，所有螺栓應具有相同的應力。

(14)所有連接線中間不應有接頭：每個電氣元件的接頭頂多允許連接2根線。

(16)二次線應遠離滅弧元件：一次線不得穿過相間的母線。模擬信號傳輸線和低壓數字信號線應采用屏蔽雙絞線。
